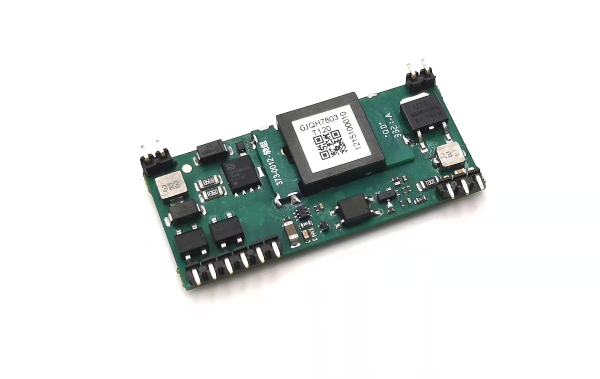

| 产品特性
12V，2.5A 24V，1.25A
贴片：50.8 mm x 25.8 mm或 2.0 in x 1.02 in
通孔安装：6.0 mm或 0.24 in 贴片：6.2 mm或 0.25 in
GJQH7803有整流桥 GJQH78X13无整流桥 |
性能规格(at TA=+25℃)
| 型号 | 输入电压范围(V) | 输出 | 效率(%) | |||
| 输出电流(A) | 输出电压(V) | 调整率 | ||||
| 源(%) | 负载 (%) | |||||
| GJQH7803T120 | 42~57 | 2.5 | 12V | 0.5 | 0.5 | 89% |
| GJQH7803T240 | 1.25 | 24V | 0.5 | 0.5 | 88% | |
| GJQH78X13T120 | 42~57 | 2.5 | 12V | 0.5 | 0.5 | 89% |
| GJQH78X13T240 | 1.25 | 24V | 0.5 | 0.5 | 88% | |

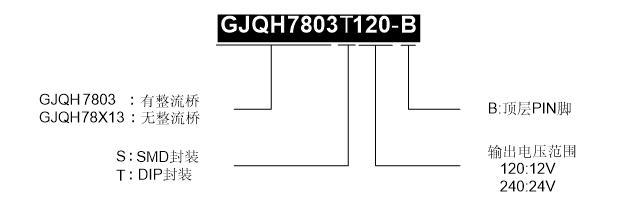

产品命名规则

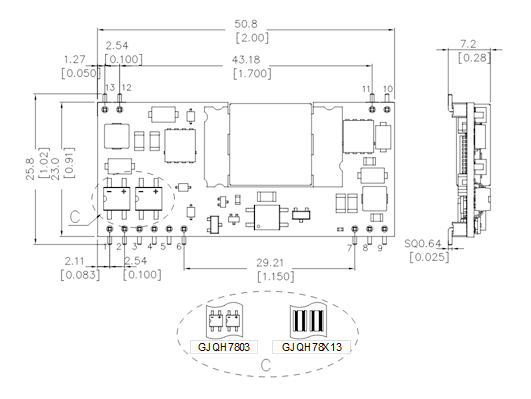

封装尺寸、引脚定义
尺寸以毫米为单位
公差： x.x ±0.02 英寸（0.5 毫米）， x.xx ±0.010 英寸（0.25 毫米），除非另有说明。
| 引脚 | 功能描述 |
| 1 | VA1：GJQH7803的网络变压器中心抽头的一对中之一；GJQH78X13的直流负输入端 |
| 2 | VA2：GJQH7803的网络变压器中心抽头的一对中之一；GJQH78X13的直流正输入端 |
| 3 | VB1：GJQH7803的网络变压器中心抽头的一对中之一；GJQH78X13的直流负输入端 |
| 4 | VB2：GJQH7803的网络变压器中心抽头的一对中之一；GJQH78X13的直流正输入端 |
| 5 | CP1：分级电阻正脚 |
| 6 | CP2：分级电阻负脚 |
| 7 | TRIM：输出电压调整 |
| 8 | Vout-：输出负端 |
| 9 | Vout+：输出正端 |
| 10/11 | N/C： 无连接 |
| 12 | VNEG： 整流桥负输出 |
| 13 | VPOS： 整流桥正输出 |

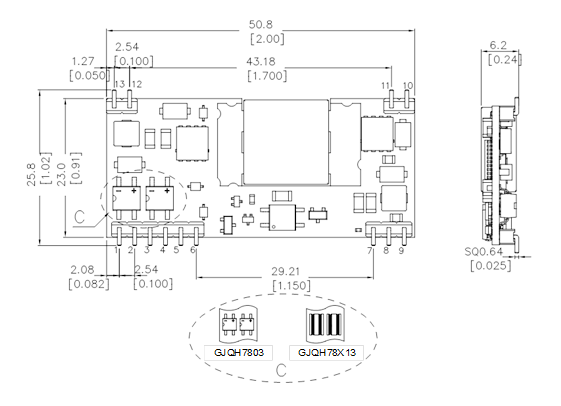

GJQH7803S | |

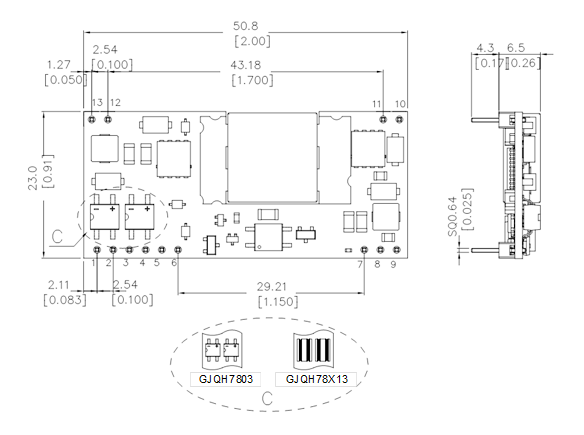

GJQH7803S-B | |
GJQH7803T | |
