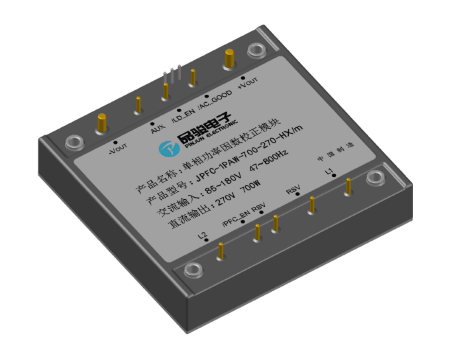

| 产品特性
|
性能规格(at TA=+25℃)
| 型号 | 输入 | 输出功率(W) | 输出 | 效率(%) | ||
| 电压(Vrms, L-N) | 频率(Hz) | 设定点(V) | 调整率(V) | |||
| JPFC-1PAW-700-270-H | 85~180 | 47~800 | 700 | 270 | ±3% | 95 |

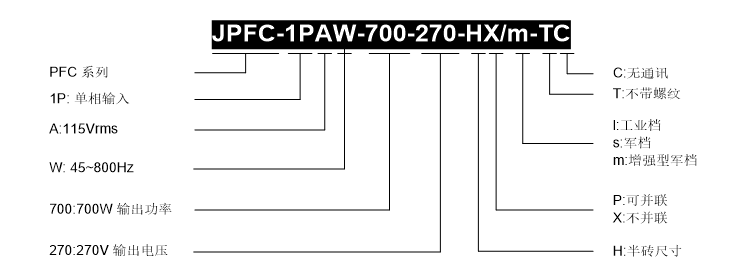

产品命名规则

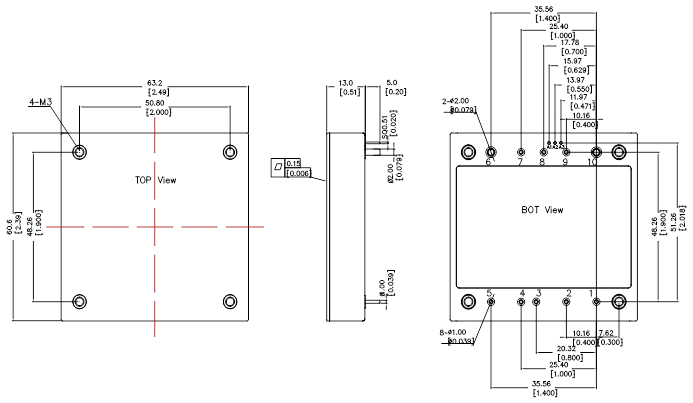

封装尺寸、引脚定义
单位: 毫米[英寸]
精度: x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明。
 | ||
| 引脚 | 定义 | 功能 |
| 1 | L1 | 交流输入Line1 |
| 2 | RSV | 保留，悬空 |
| 3 | Ishare | 均流母线 |
| 4 | /PFC_EN | 开关使能引脚 |
| 5 | L2 | 交流输入Line2 |
| 6 | -Vout | 直流输出负 |
| 7 | AUX | 辅助输出12V正,参考“-Vout” |
| 8 | /LD_EN | 负载使能控制 |
| 9 | /AC_GOOD | 输入交流电压检测引脚 |
| 10 | +Vout | 直流输出正 |
| A1~A3 | RSV | 保留，悬空（内部通讯及程序烧录） |
