| 产品特性
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 电压(V) | 调整率 | ||||
| 线性(%) | 负载(%) | |||||
| GJQH7801PT120 | 40~57 | 1.1 | 12 | ±1 | ±1 | 86 |

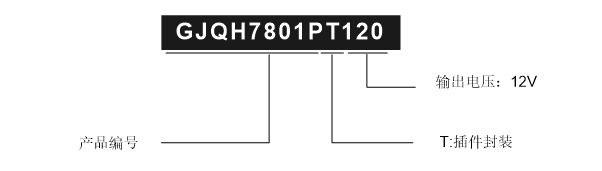

产品命名规则

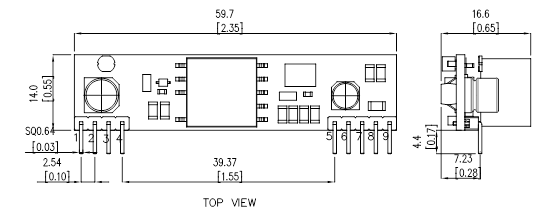

封装尺寸、引脚定义
单位：毫米[英寸]
公差：x.x毫米 ±0.5毫米[x.xx英寸 ±0.02英寸]；x.xx毫米 ±0.25毫米[x.xxx英寸±0.01英寸]。
| 引脚 | 功能描述 |
| 1 | 输入（VA1） | |
| 2 | 输入（VA2） | |
| 3 | 输入（VB1） | |
| 4 | 输入（VB2） | |
| 5、6 | 输出电压负 | |
| 7、8 | 输出电压正 | |
| 9 | 无连接 |
