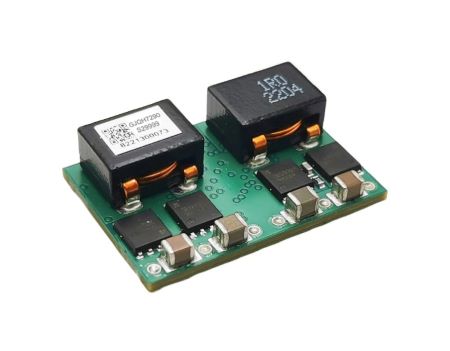

| 产品特性
正逻辑 负逻辑
33.0mm x 22.9mm x 9.6mm 1.30 in x 0.9in x 0.38in
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 调节范围(V) | 调整率 | ||||
| 源 (%) | 负载(%) | |||||
| GJQH7290S29999 | 4.5~14 | 50 | 0.7~2.0 | 0.5 | 0.5 | 90 |

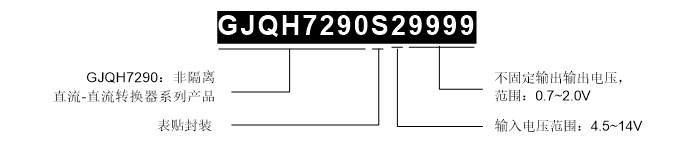

产品命名规则

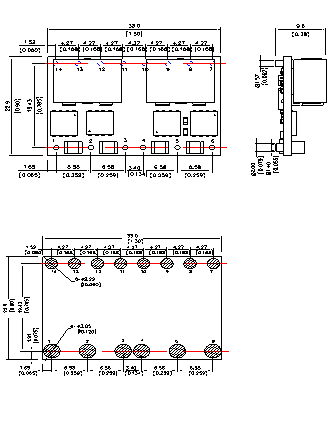

封装尺寸、引脚定义
数据单位：毫米(英寸)
公差：x.xx毫米 ±0.5毫米 (x.xx英寸 ±0.02英寸)
x.xxx毫米 ±0.25毫米 (x.xxx英寸±0.01英寸)
| 引脚 | 功能描述 |
| 1，6 | VIN: 正输入电压电源节点参考公共地 | |
| 2，5 | GND: 负输入输出公共地 | |
| 3，4 | VOUT: 正输出电压电源节点参考公共地 | |
| 7 | Track | |
| 8 | Power Good指示引脚 | |
| 9 | EN: 远端控制 | |
| 10 | RS-: 输出负远端采样 | |
| 11 | RS+: 输出正远端采样 | |
| 12 | TRIM+: 输出电压设定 | |
| 13 | AGND: 模块模拟地，内部与公共地相连接 | |
| 14 | COMP: 电流比较器和误差放大器补偿引脚 |
