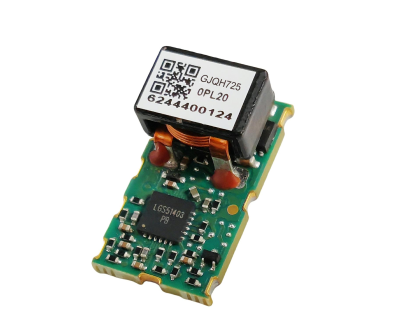

| 产品特性
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 调节范围(V) | 调整率 | ||||
| 线性(%) | 负载(%) | |||||
| GJQH7250PL2 | 4.5~14 | 12 | 0.69~5.5 | ±2 | ±2 | 93 |

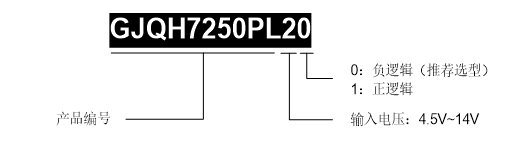

产品命名规则

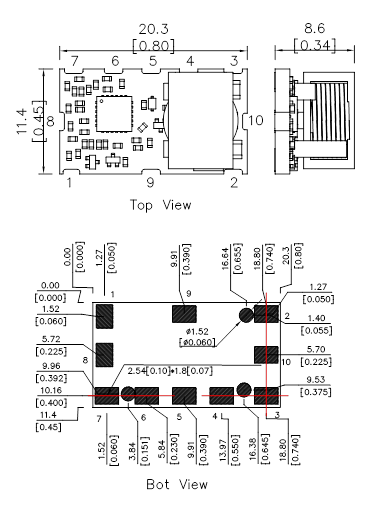

封装尺寸、引脚定义
| 引脚 | 定义 | 功能描述 |
| 1 | EN | 输出使能 | |
| 2 | VIN | 输入电压正 | |
| 3 | EasyTrack | 输出电压跟踪控制 | |
4 | GND | 公共参考地 | |
| 5 | TRIM | 输出电压设置 | |
| 6 | VOUT | 输出电压正 | |
| 7 | SENSE+ | 远端采样正 | |
| 8 | SENSE- | 远端采样负 | |
| 9 | PGD | 输出电压正常指示 | |
| 10 | Sync | 同步输入脚 |
