| 产品特性
i：-40 ~ 85℃ e：-40 ~ 100℃ s/m：-55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入 | 输出功率(W) | 输出 | |||
| 电压(VAC) | 频率(Hz) | 设定点(V) | 调整率(%) | 效率(%) | ||
| JGPFCA-1PBN-1K2-385-H | 176~264 | 47-63 | 1200 | 385 | ±2 | 97 |

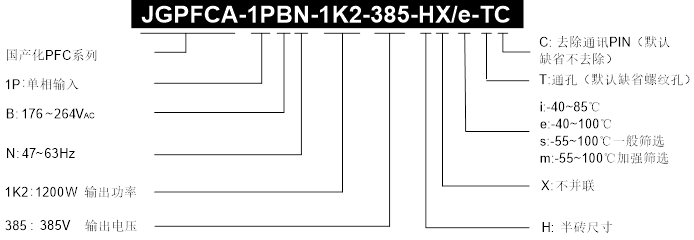

产品命名规则

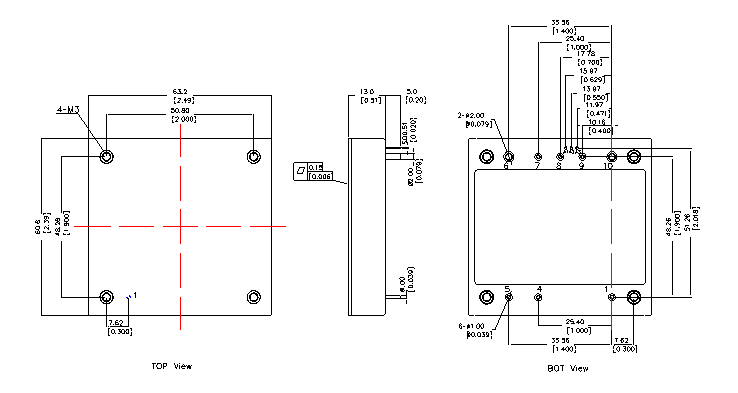

封装尺寸
单位: 毫米[英寸]
精度: x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明 。
引脚定义
| 引脚说明 | ||
| 1 | L1 | 交流输入Line |
| 4 | PFC-EN | 开关使能引脚,参考“VOUT-” |
| 5 | L2 | 交流输入Neutral |
| 6 | VOUT- | 直流输出负 |
| 7 | AUX+ | 辅助源输出,参考“VOUT-” |
| 8 | LD-EN | 负载使能控制,参考“VOUT-” |
| 9 | AC-GD | 输入交流电压检测引脚,参考“VOUT-” |
| 10 | VOUT+ | 直流输出正 |
| A1~A3 | RSV | 保留，悬空 |
