| 产品特性
i： -40~85℃ e：-40~100℃ s/m：-55~100℃ |
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 效率(%) | |||
| 功率(W) | 电压(V) | 调整率 | ||||
| 源 (%) | 负载 (%) | |||||
| GJQHE652K0FT285 | 200~400 | 2000 | 28.5 | ±1 | ±1 | 95.5 |

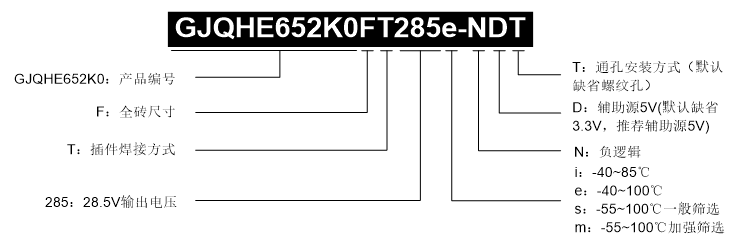

产品命名规则

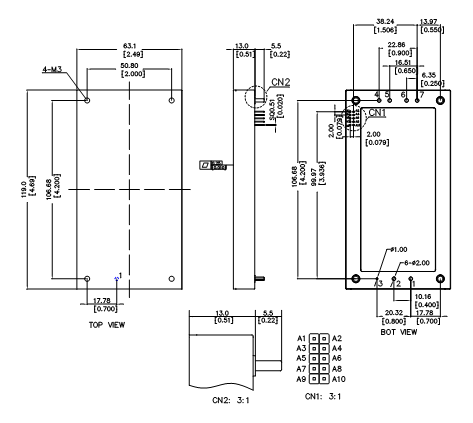

封装尺寸、引脚定义
单位：毫米 [英寸]
误差：x.x ±0.5mm [x.xx in±0.02 in]，x.xx ±0.25mm [x.xxx in±0.01 in] ，特别注明除外。
| 引脚 | 定义 | 功能 |
| 1 | VIN+ | 输入电压正 | |
| 2 | VIN- | 输入电压负 | |
| 3 | EN | 输出使能 | |
| 4 | VOUT- | 输出电压负 | |
| 5 | VOUT- | 输出电压负 | |
| 6 | VOUT+ | 输出电压正 | |
| 7 | VOUT+ | 输出电压正 | |
| A1 | TX | 串口通讯发送 | |
| A2 | RX | 串口通讯接收 | |
| A3 | TRIM | 输出电压调整 | |
| A4 | SGND | 输出侧信号地，与Vo-单点相连 | |
| A5 | NA | NA | |
| A6 | ADD | 串口通信地址 | |
| A7 | ISHARE | 并联均流母线 | |
| A8 | RS- | 负极远端补偿 | |
| A9 | AUX | 5V或3.3V@100mA 隔离输出，参考地为A4 | |
| A10 | RS+ | 正极远端补偿 |
