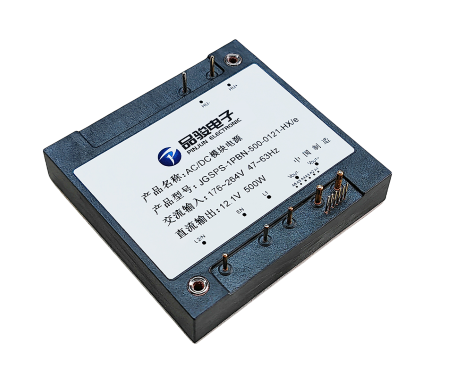

| 产品特性
i：-40 ~ 85℃ e：-40 ~ 100℃ s/m：-55 ~ 100℃ |
性能规格(at TA=+25℃)
| 型号 | 输入 | 输出功率(W) | 输出 | |||
| 电压(VAC) | 频率(Hz) | 设定点(V) | 调整率(%) | 效率(%) | ||
| JGSPS-1PBN-500-0121-H | 176~264 | 47~63 | 500 | 12.1 | ±1 | 91.5 |

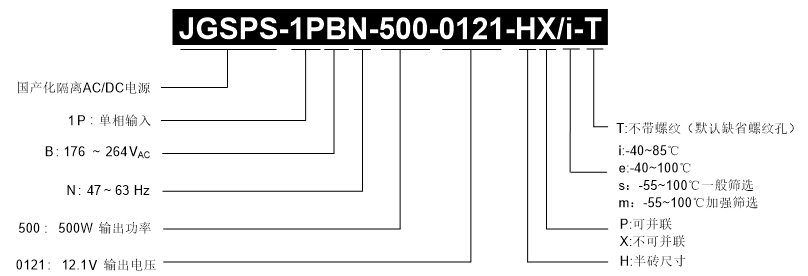

产品命名规则
封装尺寸
单位：毫米[英寸]
精度：x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明。
引脚定义
| 引脚 | 引脚定义 | 引脚说明 |
| 1 | VOUT+ | 直流输出正 |
| 2 | VOUT- | 直流输出负 |
| 3 | L1 | 交流输入Line1 |
| 4 | /EN_P | 开关使能引脚（参考地HU-） |
| 5 | L2/N | 交流输入Line2/Neutral |
| 6 | HU- | 母线保持电容负极 |
| 7 | HU+ | 母线保持电容正极 |
| A1 | ISHARE | 均流信号 ，无需此功能时，该引脚可悬空（参考地DGND） |
| A2~A3 | RSV | 保留，悬空 |
| A4 | START_SYNC | 同步启动PIN并联用，非并联时可悬空（参考地 DGND） |
| A5 | DGND | 信号地，内接 VOUT- |
| A6 | TRIM | 输出电压调节信号,通过外接电阻，可在有限范围内调节输出电压，无需此功能时，该引脚可悬空（参考地 DGND） |
