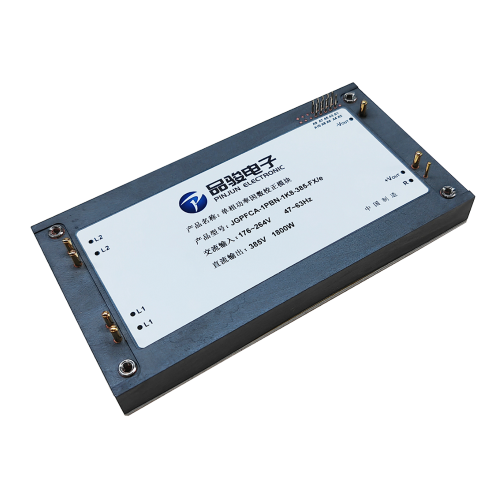

JGPFCA-1PBN-1K8-385-F

全砖尺寸1800W、单相176~264VAC输入功率因数校正模块


产品特性

i： -40 ~ 85℃

e：-40 ~ 100℃

s/m：-55 ~ 100℃

性能规格(at TA=+25℃)

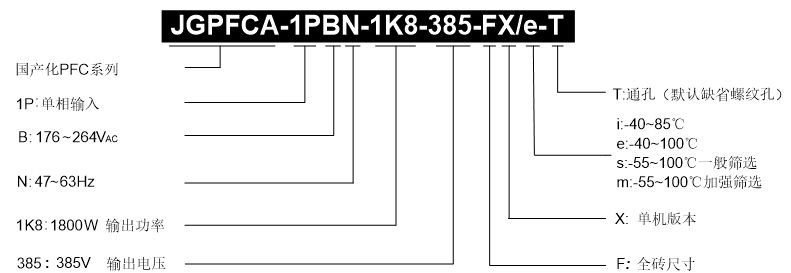

产品命名规则

封装尺寸

单位：毫米[英寸]

精度：x.x ±0.5mm[0.02in],x.xx ±0.25mm[0.01in]，除非特别注明。

引脚定义

功率引脚
1	L1	交流输入Line
2	L1	交流输入Line
3	L2	交流输入Neutral
4	L2	交流输入Neutral
5	-V_OUT	直流输出负
6	+V_OUT	直流输出正
7	R	外接水泥电阻引脚
信号引脚
A1	EN	开关使能引脚，悬空或为高电平（2~3.3V）时模块开机，参考GND_POWER。
A2	LD_EN	负载使能控制信号,与下游直流模块的使能端相连，输出高电平时允许下游高压模块启机，参考GND_POWER。
A3	GND_POWER	控制信号地，内接-VOUT。
A4	GND_POWER	控制信号地，内接-VOUT。
A5	RSV	保留，悬空
A6	AC_GOOD	交流输入检测信号，参考GND_POWER（高为正常）
A7	RX	串口通讯，需外接隔离器件使用。
A8	AUX-	隔离的辅助源输出负（与GND_POWER功能隔离，最大100VDC；无需隔离功能时可以与GND_POWER端子短接）
A9	TX	串口通讯，需外接隔离器件使用。
A10	AUX+	隔离的辅助源输出正。
