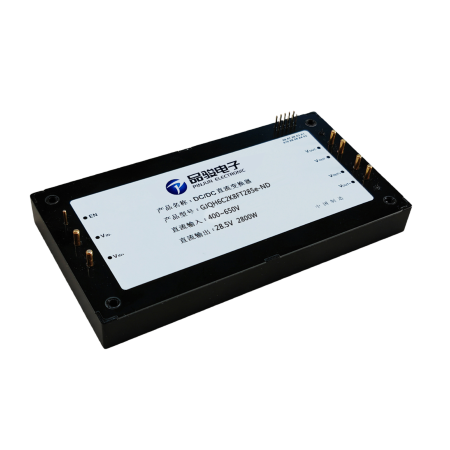

| 产品特性
119.0 mm x 63.1 mm x 13.0 mm 4.69 in x 2.49 in x 0.51 in
i： -40~85℃ e：-40~100℃ s/m：-55~100℃ |
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 功率(W) | 电压(V) | 调整率 | ||||
| 源(%) | 负载(%) | |||||
| GJQH6C2K8FT285 | 400~650 | 2800 | 28.5 | ±1 | ±1 | 96.0 |
备注1：96%的转换效率测试条件为400V,80A。

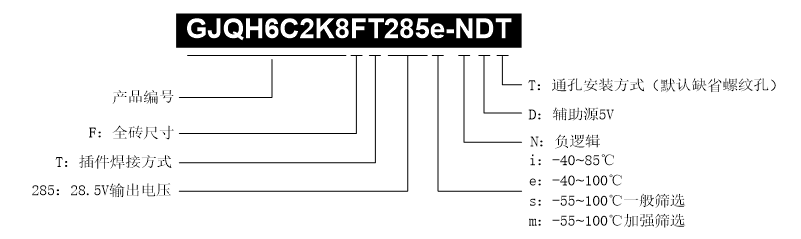

产品命名规则
封装尺寸、引脚定义
单位：毫米 [ 英寸]
误差：x.x ±0.5mm [x.xx in±0.02 in]，x.xx ±0.25mm [x.xxx in±0.01 in] ，特别注明除外。
| 引脚 | 定义 | 功能 |
| 1 | VIN+ | 输入正 | |
| 2 | VIN- | 输入负 | |
| 3 | EN | 模块使能信号 | |
| 4 | VO- | 输出负 | |
| 5 | VO- | 输出负 | |
| 6 | VO+ | 输出正 | |
| 7 | VO+ | 输出正 | |
| A1 | TX | 串口通讯发送 | |
| A2 | RX | 串口通讯接收 | |
| A3 | TRIM | 输出电压调节 | |
| A4 | SGND | 输出侧信号地，与Vo-单点相连 | |
| A5 | START SYNC | 同步启机脚 | |
| A6 | ADD | 通讯地址 | |
| A7 | ISHARE | 均流母线 | |
| A8 | RS- | 负极远端补偿 | |
| A9 | AUX | 5V@100mA隔离输出 ，参考地为A4 | |
| A10 | RS+ | 正极远端补偿 |
备注1：负逻辑使能，EN接至VIN-模块开启，EN悬空模块待机。
A1~A10 Pin在输出侧，与输入端Pin1，Pin2，Pin3均隔离，A1~A10的参考地均为A4引脚，A6外部下拉电阻需大于400Ω。
备注2：每个M3 安装孔应用扭矩不超过0.7N.m。
