| 产品特性
|
性能规格(at TA=+25℃)
| 产品型号 | 输入电压范围(V) | 输出 | 转换效率(%) | |||
| 电流(A) | 电压(V) | 调整率 | ||||
| 线性(%) | 负载(%) | |||||

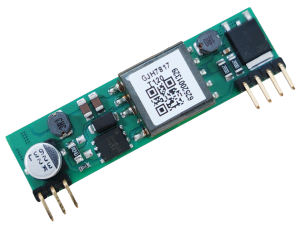

| GJQH7817T120 | 40~57 | 2 | 12 | ±1 | ±1 | 91 |
产品命名规则
封装尺寸、引脚定义
单位：毫米[英寸]
公差：x.x毫米 ±0.5毫米[x.xx英寸 ±0.02英寸]；x.xx毫米 ±0.25毫米[x.xxx英寸±0.01英寸]。
 | 引脚 | 定义 | 功能描述 |
| 1 | POE+ | PoE 输入正极。该引脚连接到输入桥式整流器的正输出。 | |
| 2 | POE- | PoE 输入负极。该引脚连接到输入桥式整流器的负输出。 | |
| 3 | NC | 无连接 | |
4 | VOUT- | 输出电压负 | |
| 5 | VOUT+ | 输出电压正 | |
| 6 | TRIM | 输出电压调整 | |
| 7 | NC | 无连接 |
